产品简介：

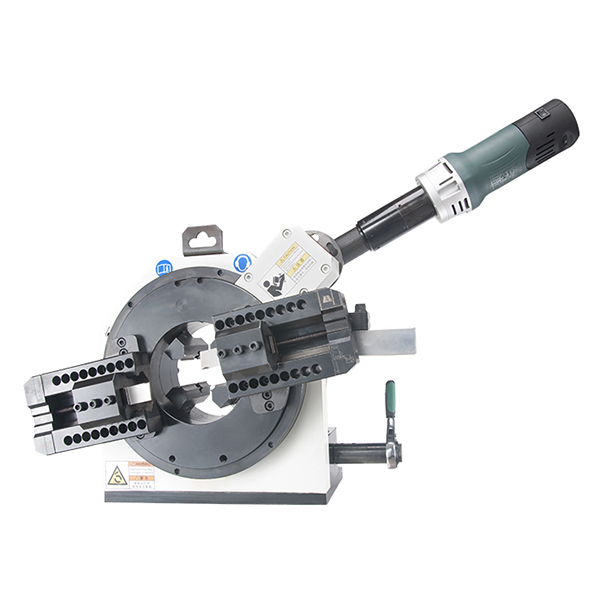

OSD/KSD可移动台式管道切割坡口机，针对中小批量管道预制加工研发的切割坡口一体机，是一台可移动式经济型管道切割坡口加工机床。既可以用于车间管道预制加工，也便于野外施工现场的管道切断坡口加工。主机可以固定在现场已有的操作台上，也可选配我司小车式可移动操作台，其设计新颖，功能强大，操作简便，应用十分广泛。是便携式和固定式管道切割坡口设备的功能和应用的完美结合，使得快速安装和快速高效切割而且可重复切割成为可能，选配其他附件，还可以变身为切管机或管道焊接设备。

产品特点：

1、完全的冷切割方式，不改变管子材质；
2、一次装夹，切割和坡口同时进行；

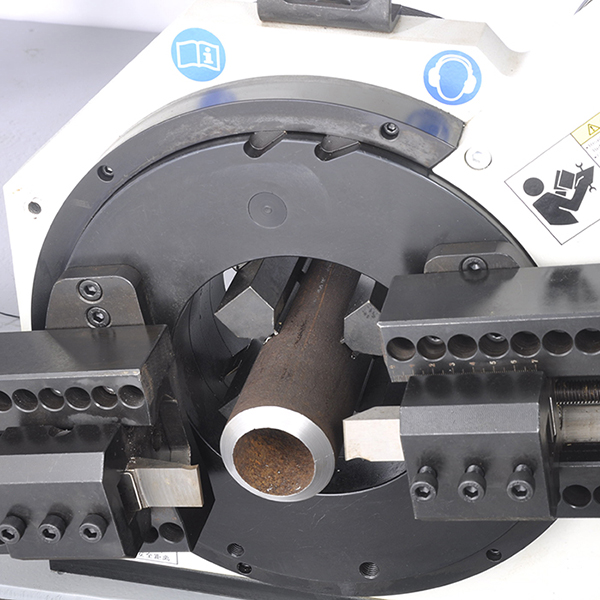

3、多点同步夹紧，管道安装更高效；
4、自动定心机械式夹紧系统，安装精度更高；
5、自动进刀，转速可调；
6、加工范围更广：管子直径从20mm到720mm，均可选型加工
7、可加工的切割坡口形式：U型，V型，J型以及双V型和复合型；
8、一体式铸造机体，设备刚性和强度更优，使得高速切削成为可能；
9、主机体与锯片式切管机通配，更换刀架和动力头即可变身为一台高效的切管机；
10、选配管管焊枪及其他附件，可以形成一套全位置自动管管焊设备。

11、KSD数控式选配台达伺服电机，采用PLC控制系统操作，切割参数可预设。

加工功能：
1、管道切断；2、管端内、外坡口；3、管端平口；4、同时切断坡口；5、复合坡口；6、镗孔；7、管外壁修复；8、加工法兰面；9、车槽

坡口类型：
V型坡口，J型坡口，U型坡口，双坡口，复合型坡口

坡口类型及坡口角度，以及加工管道材质，请订购前申明

技术参数

    非标参数可按用户要求设计制造

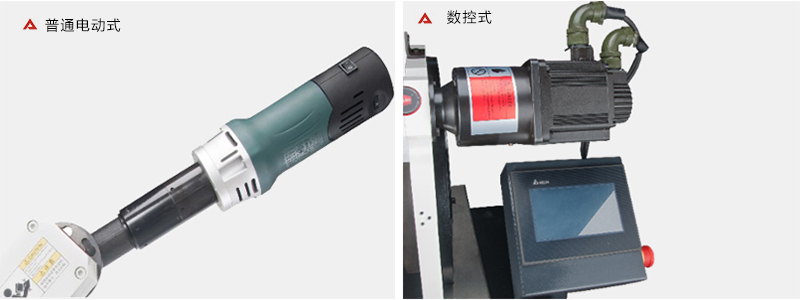

动力参数：

1、普通电动式: 电源：220V,50-60Hz,1P； 功率：1.43KW，2.0KW

2、数控式: 电源：220V,50-60Hz,3P ; 功率：2.0KW

加工刀具：

为了满足加工现场的各种要求，我们有丰富的刀具种类可供选择，更可以按照客户需求订制不同角度，不同尺寸的刀具。

1、成型刀具 材质：M42和 M35 种类：切断刀，坡口刀，双面坡口刀 ，复合坡口刀，内坡口刀 角度：0度，30度，37.5度（标配）； 双面30度，37.5+10度（选配） 长度：三种90mm,150mm,200mm

2、嵌入式刀具 材质：40Cr   刀片材质：硬质合金 种类：切断刀，坡口刀，双面坡口刀 ，复合坡口刀 角度：0度，30度，37.5度，双面30度，37.5+10度
