产品简介:

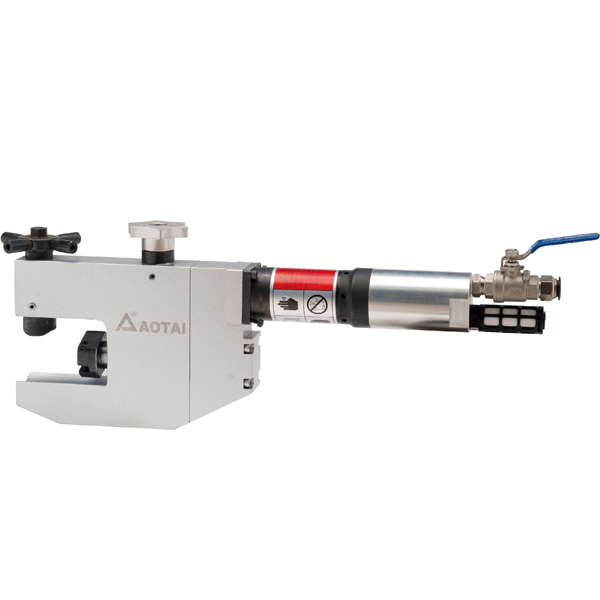

C-I型外卡式管端坡口机，针对狭窄工作间，小管径管道端面坡口加工而设计。采用外卡式定位安装，不同规格涨紧块适配不同管径，定心更精确，装夹更稳固，其结构更紧凑，操作简单，广泛应用于水冷壁、锅炉鳍片、省煤器、过热器、再热器、电厂等行业中，单管和排管的坡口机加工。
产品特点：
1、加工管径范围广；
2、铝合金机身，适宜高空作业；
3、管外壁定位安装，自动定心，手动进刀；
4、可选配专用刀具可加工内螺纹管道；
5、电动和气动两种驱动方式可选；
加工功能：
1、管端坡口；2、管端平口；3、内坡口
坡口类型：
技术参数：
| 型号规格 | 加工范围 | 坡口壁厚 | 进刀行程 | 刀盘转速 | 最小管长 | |
| 电动 | 气动 | OD mm | mm | mm | rpm | mm |
| ISC-53 | TSC-53 | Ф8～53 | ≤8 | 11 | 0-58 | ≥60 |
| ISC-63 | TSC-63 | Ф20～63 | ≤12 | 11 | 0-55 | ≥70 |
| ISC-73 | TSC-73 | Ф25～73 | ≤12 | 11 | 0-54 | ≥70 |
| ISC-83 | TSC-83 | Ф30～83 | ≤12 | 11 | 0-43 | ≥70 |
| ISC-108 | TSC-108 | Ф50～108 | ≤12 | 11 | 0-42 | ≥70 |
*相关技术参数仅供参考，不作为最终交货标准
涨紧夹头
| 型号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
| ISC-53 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ25 | Φ28 | Φ32 | Φ38 | Φ42 | Φ44.5 | Φ48 | Φ51 | Φ53 |
| ISC-63 | Φ20 | Φ22 | Φ25.4 | Φ28 | Φ32 | Φ38 | Φ42 | Φ44.5 | Φ48 | Φ51 | Φ54 | Φ57 | Φ60 | Φ63 | |||
| ISC-73 | Φ25.4 | Φ28 | Φ32 | Φ38 | Φ42 | Φ44.5 | Φ48 | Φ51 | Φ57 | Φ60 | Φ63 | Φ68 | Φ70 | Φ73 | |||
| ISC-83 | Φ25.4 | Φ28 | Φ32 | Φ38 | Φ42 | Φ44.5 | Φ48 | Φ51 | Φ57 | Φ60 | Φ63 | Φ68 | Φ70 | Φ73 | Φ76 | Φ83 | |
| ISC-108 | Φ50 | Φ54 | Φ57 | Φ60 | Φ63 | Φ68 | Φ70 | Φ73 | Φ76 | Φ83 | Φ89 | Φ95 | Φ108 |
一种规格涨紧夹头适配唯一管径，随机标配四种规格涨紧夹头，如需更多规格，购买前请声明

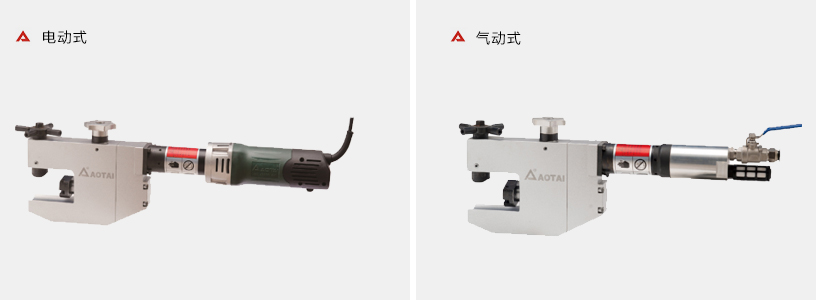

驱动方式：
| 电动式： 源供应方便，性能稳定，应用广泛;电源要求：220-230V 1PH 50/60HZ ；功率：1.43KW | |
| 气动式: 安全防爆，性能稳定，便于维护 ；气源要求：1500-2000L/min@0.63-0.8Mpa ；功率：2HP | |
   |
加工刀具 ：
为了满足加工现场的各种要求，我们有丰富的刀具种类可供选择，更可以按照客户需求订制不同角度，不同尺寸的刀具。
| 1、一体成型刀具 一体式设计，可通过磨刀，循环使用；材质：M42和 M35 | |
| 2、嵌入式刀具 一种规格刀片，不同角度的刀托，无须磨刀，更高性价比；刀托材质：40Cr；刀片材质：金属陶瓷或硬质合金 | |
 |
